Shacman 6×4 с КМУ Horyong HRS 216 — это бортовой автомобиль, предназначенный для перевозки грузов, погрузочно-разгрузочных и строительно-монтажных работ. Сочетает надёжное китайское шасси Shacman и южнокорейский кран-манипулятор Horyong HRS 216 Крано-манипуляторная установка (КМУ) Horyong HRS216 используется для выполнения рабочих процессов, связанных с погрузкой или разгрузкой объектов с большой массой и объемом. Главной отличительной чертой данного механизма считается возможность буксировки прицепных устройств, что расширяет производственную площадь для грузовой деятельности. Для транспортных средств аварийных служб и кранов с функцией самозахвата для перемещения грузовых объектов данный механизм монтируется за кузовом.
lwh: 6500x2550x600 mm
Технические характеристики шасси:
Технические характеристики КМУ:
Технические характеристики шасси:
SHACMAN SX42584V324 Колёсная формула 6х4, шины 315/80R22.5 Схема компоновки ТС Кабина над двигателем Цельнометаллическая, двухместная, двухдверная, с двумя спальными местами, серия Х5000 (рестайлинг) Подвеска кабины пневматическая, на 4-х опорах Сиденье водителя на пневматической подвеске, регулируемое, с подголовниками, без электроподогрева Сиденье пассажира без подвески, регулируемое, с подголовником, без электроподогрева Полная масса, 25 000 кг Полная масса автопоезда, 44 000 кг Нагрузка на ССУ, - 12000-15000 кг в зависимости от веса КМУ Распределение нагрузки автомобиля полной массы Нагрузка на передний мост, 7 000 кг Нагрузка на заднюю тележку, 18 000 кг (2 х 9000) Модель WEICHAI WP12.430E50 Тип с турбонаддувом и промежуточным охлаждением воздуха Количество цилиндров / Расположение - 6 / рядное Максимальная полезная мощность, - 430 л. с. Экологический стандарт Евро-5 Система охлаждения Жидкостная Рабочий объем цилиндров, - 11 596 см³ Система питания- непосредственный впрыск топлива с общей рампой Один глушитель со встроенной системой нейтрализации ОГ и системой селективной каталитической очистки SCR Коробка переключения передач - 12JSDX220TA-B Тип - механическая, синхронизированная Количество передач - Вперед-12, назад-2 Сцепление-сухое, однодисковое, с пневмогидроусилителем Вместимость топливного бака, л (материал) - 600 или 700 (алюминиевый ) Подвеска передняя Зависимая, на продольно расположенных полуэллиптических рессорах, с телескопическими гидравлическими амортизаторами, со стабилизатором поперечной устойчивости Задняя балансирная на полуэллиптических рессорах, со стабилизатором поперечной устойчивости на заднем мосту Рулевое управление с гидроусилителем Пневматический двухконтурный привод с разделением на контуры передняя ось / задняя тележка, ABS WABCO, тормозные механизмы всех колес барабанные Стояночная - механический привод от пружинных энергоаккумуляторов к тормозным механизмам колес Вспомогательная - моторный тормоз-замедлитель с заслонкой в системе выпуска ДхШхВ : 7450х2550х1500
Технические характеристики КМУ:

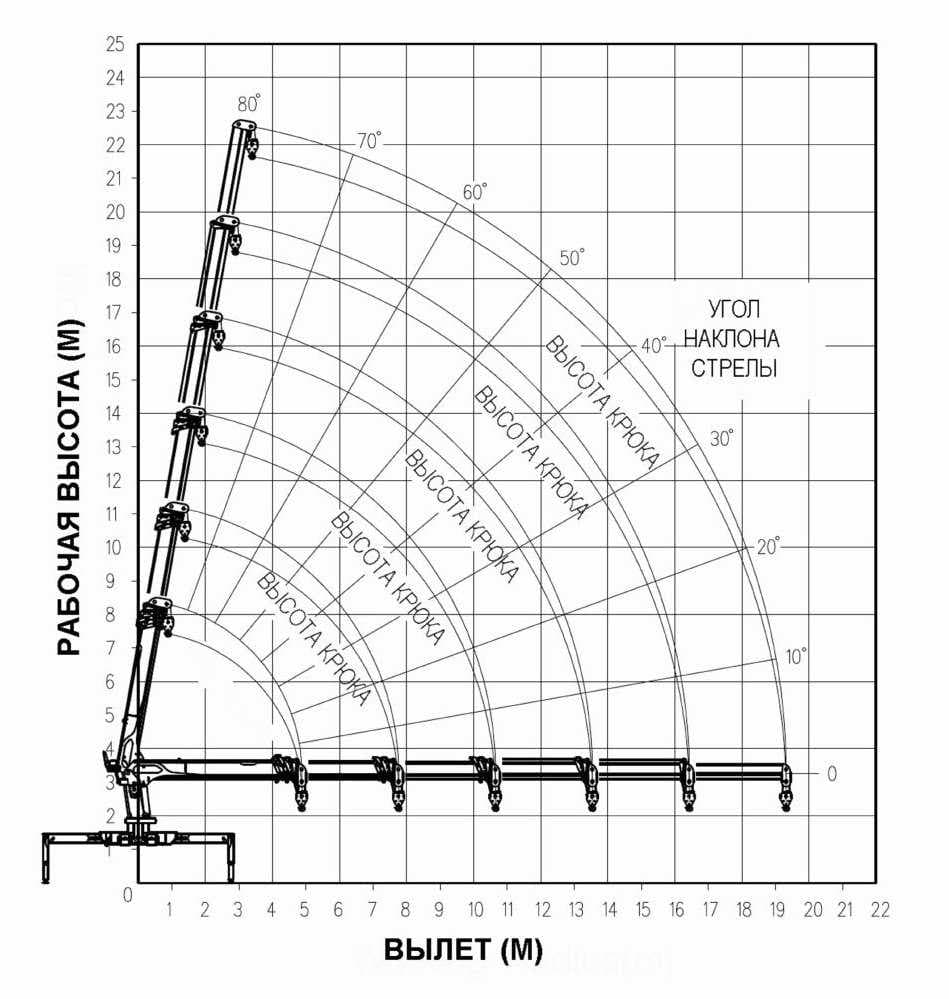

Производительность Грузовой момент, т/м 16,5 Максимальная высота подъема, м 23,3 Максимальный рабочий радиус, м 20,3 Грузоподъемность 2,0 м 4,0 м 6,0 м 12,0 м 17,6 м 20,3 м 8 000 кг 3 400 кг 2 600 кг 1 300 кг 700 кг 400 кг Масляный насос Производительность насоса, л/мин 70 Давление масла, кгс/см3 210 Объем масляного бака, л 180 Стрела и трос Тип стрелы 6-гранная Количество секций 6 Скорость выдвижения стрелы, м/сек 14,25/38 Скорость подъема стрелы, °/сек -17-80/13 Скорость вращения, об/мин 2,5 Угол вращения, град. 360 Диаметр троса, мм 10 (19х7 IRWC) Длина троса, м 120 Скорость лебедки, м/мин 14 (при 4-х кратной запасовке) Аутриггеры Тип аутриггеров Гидравлические Макс. вылет передних аутриггеров, м 6,1 Макс. вылет задних аутриггеров, м 4,0 Комплектация Верхнее сиденье, телескопическая стрела, крюк с тросом, поворотная станина, базовая рама, передние аутриггеры, задние аутриггеры, гидравлические трубки для задних аутриггеров, крепежные болты и гайки к грузовику, масляный насос. Приборы безопасности. Разрешение на применение Ростехнадзора. Сертификат ГОСТ-Р. Паспорт крановой установки Опции Гусек, дополнительная лебедка, пульт дистанционного управления, масляный радиатор, люлька
